浮動油封的常見幾種軸輪結構
來源：東莞市東晟密封件科技有限公司更新時間：2016-01-11
浮動油封常見的設計結構有 A 型和 B 型，以及其它特殊設計。
A 型浮動油封應用廣泛，各種工程機械行走機構的驅動輪、導向輪、支重輪、鏈托 輪、以及車輪輪轂、減速機、螺桿輸送機構等旋轉密封處都可以使用。它由一對錐形浮封環 和一對 O 型圈組成，裝配在內腔也呈錐面的浮封座里。浮動油封壓緊時，根據安裝間隙 A 的不同，O 型圈壓縮量隨之變化，浮封環密封面的接觸比壓也相應變化，以適應不同密封環 境的需要。

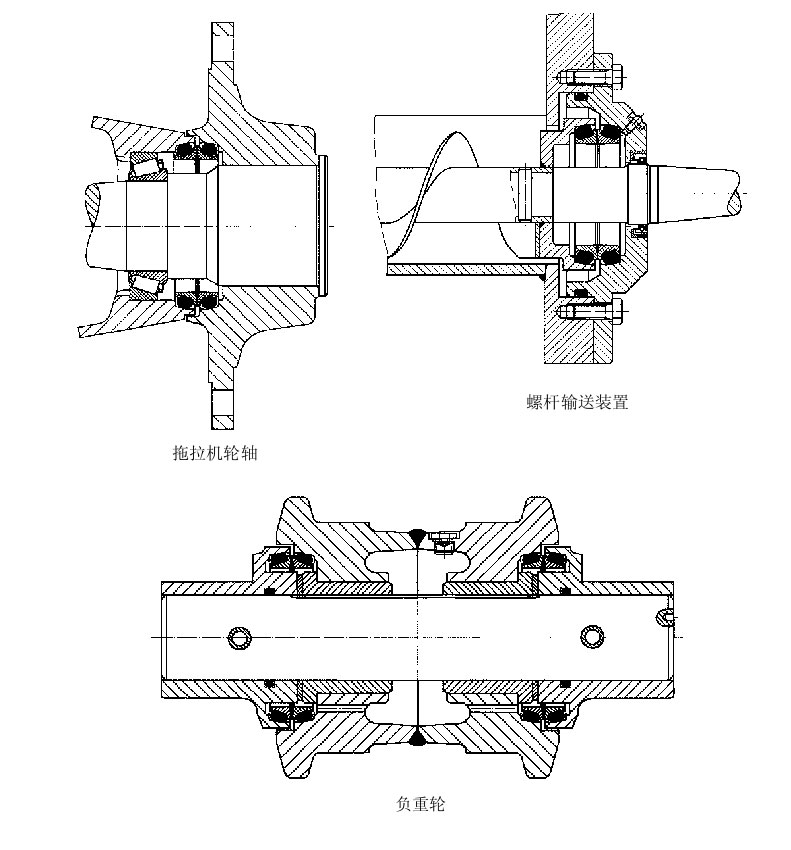

浮動油封的軸輪機械截面平面設計圖
B 型浮動油封是針對高負載設備設計的，常用于各種重型采礦設備易發生較大振竄、沖 擊的部位，如采煤設備搖臂、鏈輪、減速機等。它由一對截面為 L 形的浮封環和一對膠圈 （橡膠碟形彈簧）組成，裝配在 L 形浮封座內，原理與 A 型相似。由于膠圈的變形能力大 于 O 型圈，因此可以提供更大的浮動范圍。另外 L 形浮封座也易于加工，B 型浮動油封的 裝配也較為方便。
