【設計】O型密封圈的溝槽之“槽寬”的尺寸要求？
來源：廣東東晟密封科技有限公司 - www.jkmxs668.cn更新時間：2017-10-21

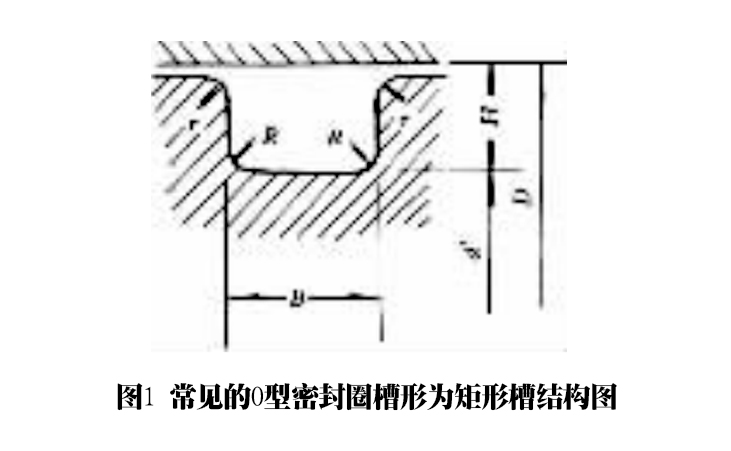

O型密封圈的溝槽設計包括確定槽的形狀、尺寸、精度和表面粗糙度等。東晟密封圈告訴您對動密封，帶要確定相對運動間隙。O型密封圈的槽形設計的原則是：加工容易，尺寸合理，精度容易保證，O型密封圈裝拆較為方便等（圖1所示就是常見的O型密封圈槽形為矩形槽結構圖）。下面就以O型密封圈的矩形槽為例講解溝槽的槽寬、槽深、間隙、槽壁粗糙度、槽口及槽底圓角尺寸的設計要求。
一、O型密封圈的溝槽之“槽寬”設計三要素：
1. 槽寬必須大于O型密封圈壓縮變形后的很大直徑。
2. 必須考慮到O型密封圈于運動發熱引起的膨脹和介質引起的溶脹。
3. 必須保證往復運動時槽內有一定的空間使O型密封圈滾動自如。一般則認為，O型密封圈的截面面積至少應用應占矩形槽截面面積的85%。在許多場合下取槽寬為O型密封圈截面直徑的1.5倍。
二、O型密封圈的溝槽之“槽寬”設計需要注意事項：
1.O型密封圈的槽不宜太窄，如果O型密封圈截面填滿了槽的截面，那么運動時的摩擦阻力將會特別大，因為些時的O型密封圈無法滾動的，同時也會引起嚴重的磨損。
2.槽不宜過寬，因為太寬的時候O型密封圈的游動范圍很大，也很容易磨損。特別是靜密封的時候，如果工作壓力是脈動的話，那么靜密封就會“不靜”，它將在不適宜的寬槽以同樣的脈動頻率游動，出現異常磨損，O型密封圈很快就損壞了。

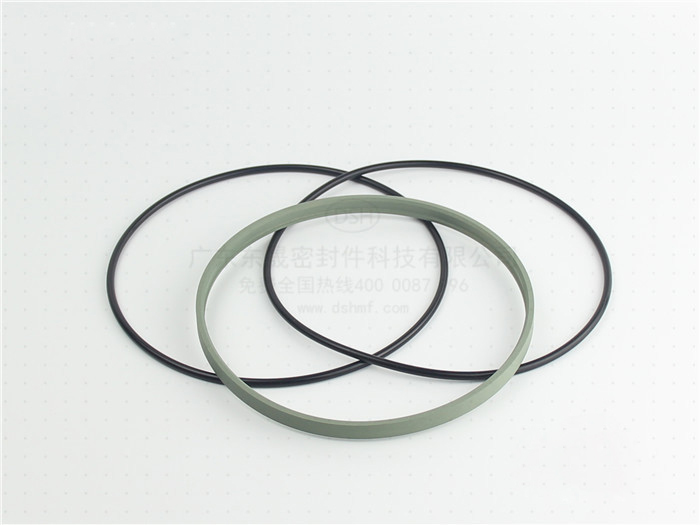

雙O型組合密封圈

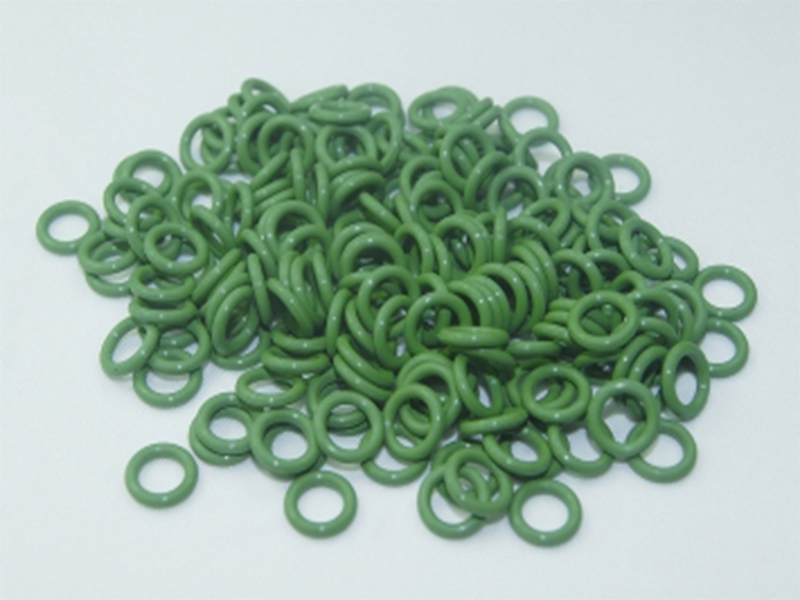

o形圈，o型密封圈，O型橡膠密封圈
了解更多O型密封圈的問題，就在東晟密封件廠家批發網哦！
