液壓密封元件之葉片液壓馬達工作原理？
來源：廣東東晟密封科技有限公司 - www.jkmxs668.cn更新時間：2017-03-17

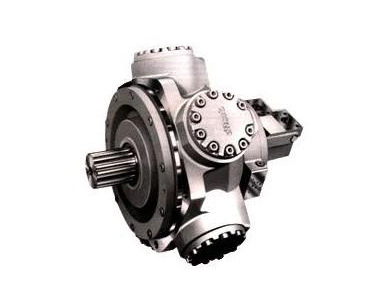

葉片馬達（Vane motor）是轉子槽內的葉片與殼體(定子環)相接觸，在流入的液體作用下使轉子旋轉的液壓馬達。東晟密封件告訴您常用葉片液壓馬達為雙作用式的，現以雙作用式葉片馬達為例，來進一步的了到底液壓密封件元件中的雙作用葉片馬達是怎么工作的呢？
首先，我們來看看圖1所示的就是液壓密封件元件中的雙作用式葉片馬達的工作原理圖了。當壓力油從油口11或15進入壓力腔后，二相鄰葉片間的密封件容積充滿壓力油。葉片2和6處在壓力腔二側均受壓力油作用，不產生轉矩。葉片1和3的一側受壓力油作用，而另一側處在回油腔，受低壓油作用。由于葉片3的伸出長度大于葉片1的伸出長度，故葉片3的受力面積大于葉片1的受力面積。所以產生使轉子逆時針方向旋轉的轉矩。同理，葉片5和7之間也產生使轉子逆時針方向旋轉的轉矩。回油腔中油液壓力低，對葉片作用產生的轉矩可忽略不計。由較長可以看出，如果改變輸油方向，葉片馬達則順時針旋轉。
葉片馬達與葉片泵相比，在結構上有一定差別：為適應葉片馬達正、反轉的要求，葉片么向放置，其頂端二邊對稱倒角；為使葉片始終壓向定子內表面并緊密接觸，轉子二側面的環形槽內放有預緊彈簧——密封件燕式彈簧；為保證葉片底部始終能壓力油，在高低壓油腔通入葉片底部的通路上裝梭閥。
葉片馬達體積小，轉動慣量小，動作靈敏，允許較高頻率的換向，但工作時泄漏較大，不能在低速下工作。它適用于高轉速、小轉矩和動作靈敏的場合（工作環境的）。
