Y型圈、蕾形圈的活塞中型(L2)密封溝槽結構及尺寸
來源：廣東東晟密封科技有限公司 - www.jkmxs668.cn更新時間：2017-03-03
關于活塞專用的中型（L2）密封圈的溝槽中的Y型密封圈和蕾型密封圈的結構、尺寸及公差規格表。東晟密封件告訴您請參考<往復運動橡膠密封圈結構尺寸系列 第1部分：單向密封橡膠密封圈G/BT 10708.1-2000>為準。
一、中型活塞密封溝槽Y型密封圈及蕾形密封圈型式結構圖：

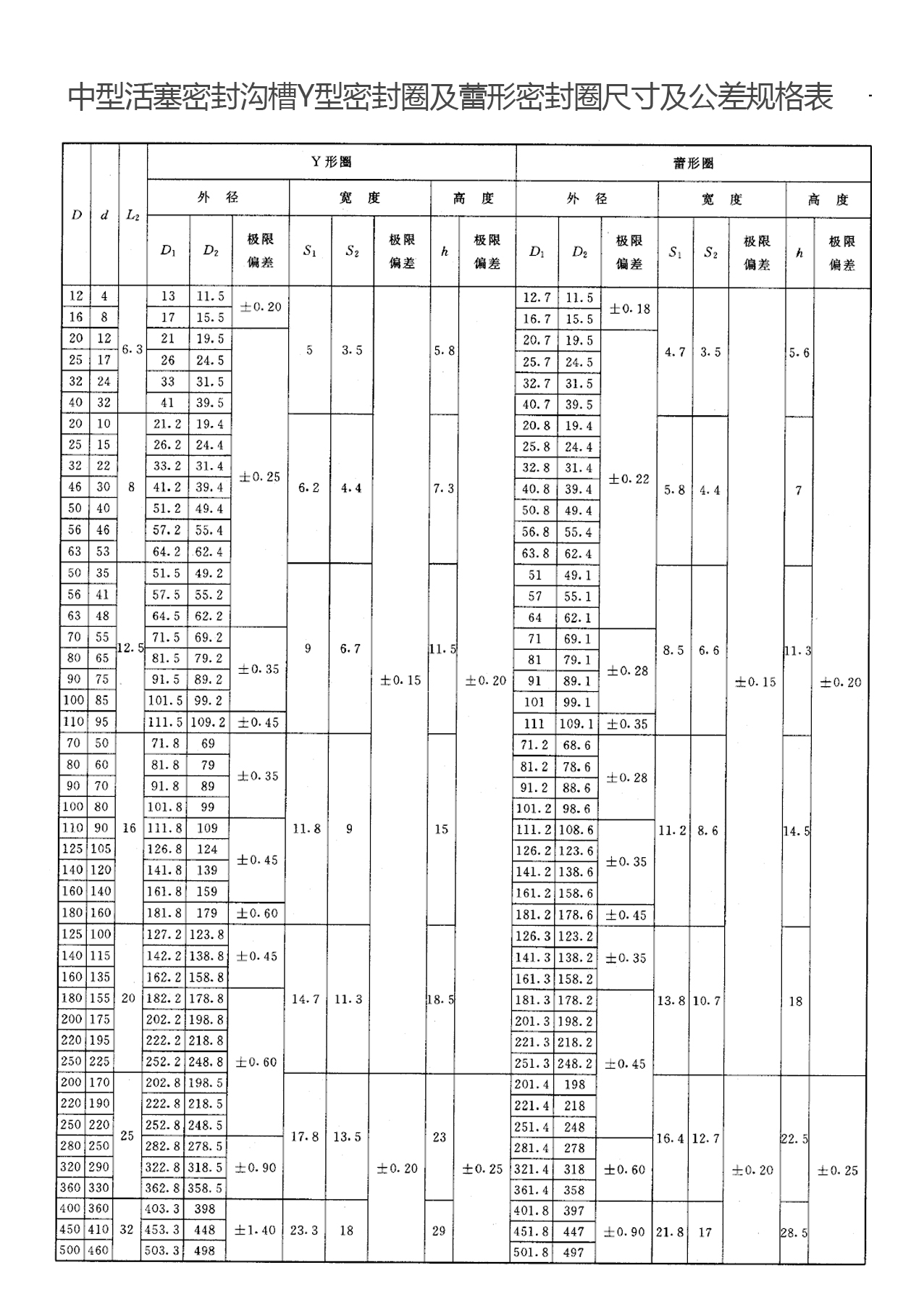

二、中型活塞密封溝槽Y型密封圈及蕾形密封圈尺寸及公差規格表：單位mm （表1）
|
D |
d |
L2 |
Y型密封圈 |
|
||||||||||||||
|
外徑 |
寬度 |
高度 |
外徑 |
寬度 |
高度 |
|||||||||||||
|
D1 |
D2 |
極限偏差 |
S1 |
S2 |
極限偏差 |
h |
極限偏差 |
D1 |
D2 |
極限偏差 |
S1 |
S2 |
極限偏差 |
h |
極限偏差 |
|||
|
12 |
4 |
6.3 |
13 |
11.5 |
±0.20 |
5 |
3.5 |
±0.15 |
5.8 |
±0.20 |
12.7 |
11.5 |
±0.18 |
4.7 |
3.5 |
±0.15 |
5.6 |
±0.20 |
|
16 |
8 |
17 |
15.5 |
16.7 |
15.5 |
|||||||||||||
|
20 |
12 |
21 |
19.5 |
±0.25 |
20.7 |
19.5 |
±0.22 |
|||||||||||
|
25 |
17 |
26 |
24.5 |
25.7 |
24.5 |
|||||||||||||
|
32 |
24 |
33 |
31.5 |
32.7 |
31.5 |
|||||||||||||
|
40 |
32 |
41 |
36.9 |
40.7 |
39.5 |
|||||||||||||
|
20 |
10 |
8 |
21.2 |
19.4 |
6.2 |
4.4 |
7.3 |
20.8 |
19.4 |
5.8 |
4.4 |
7 |
||||||
|
25 |
15 |
26.2 |
24.4 |
25.8 |
24.4 |
|||||||||||||
|
32 |
22 |
33.2 |
31.4 |
32.8 |
31.4 |
|||||||||||||
|
46 |
30 |
41.2 |
39.4 |
40.8 |
39.4 |
|||||||||||||
|
50 |
40 |
51.2 |
49.4 |
50.8 |
49.4 |
|||||||||||||
|
56 |
46 |
57.2 |
55.4 |
56.8 |
55.4 |
|||||||||||||
|
63 |
53 |
64.2 |
62.4 |
63.8 |
62.4 |
|||||||||||||
