汽車內包骨架油封標準外徑尺寸規格表

東晟密封件告訴您汽車專用內包骨架型油封標準的外徑尺寸、公差的規格表（見表1）。

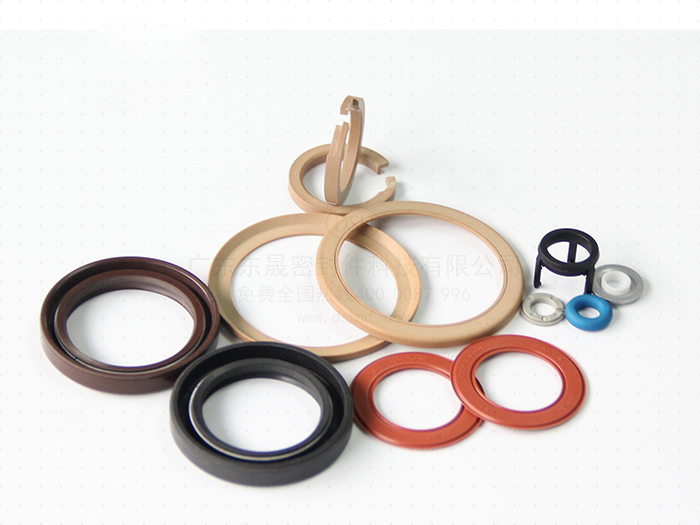

汽車油封

*汽車用骨架油封標準的外徑及公差規格表（單位為mm）

D	油封標準外徑公差	油封的型位公差
D	油封標準外徑公差	圓度	同軸度
D≤50	+0.30 +0.15	0.25	0.25
50<D≤80	+0.35 +0.20	0.35	0.35
80<D≤120	+0.40 +0.20	0.50	0.50
120<D≤180	+0.45 +0.22	0.35	0.35
180<D≤300	+0.50 +0.25	0.80	0.80
300<D≤610	+0.60 +0.30	1.00	1.00
注：1.外徑等于在想相互垂直的二個方向上測得的尺寸的平均值。圓度公差等于間距相同的三處或三處以上測得的直徑和直徑之差。油封外表面的橡膠部分可以為波浪形結構，其外徑輪廓尺寸的公差值乘以1.1-1.2，也可以由用戶與油封生產廠家商定。注：請參考gbt24795.1-2009商用車車橋旋轉軸唇形密封圈部分：結構、尺寸和公差。

了解更多密封圈的問題，就在東晟密封件廠家批發網哦！
