孔用旋轉密封圈DNS溝槽表面及尺寸系列？
來源：廣東東晟密封科技有限公司 - www.jkmxs668.cn更新時間：2017-08-22
旋轉密封圈（Rotary Shaft Seal）——又叫旋轉軸唇形密封圈（rotary Rod Lip seal）俗稱油封（oil seal）。它是安裝在旋轉軸和靜止件之間，用于密封潤滑油外泄和防止外界塵土、雜物侵入設備內部的動密封元件。

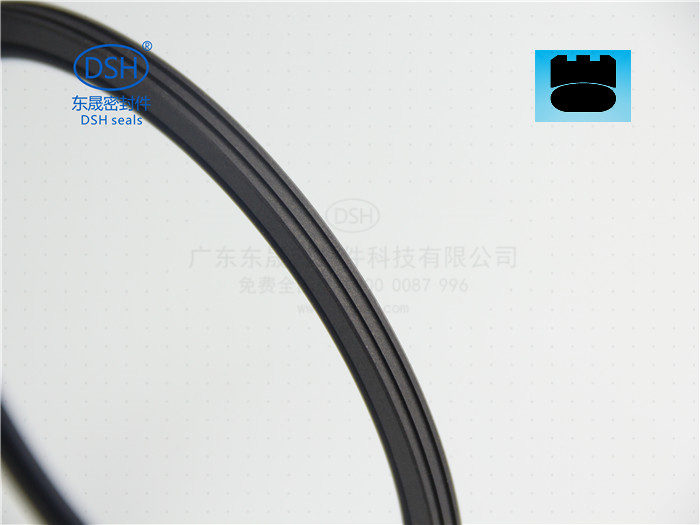

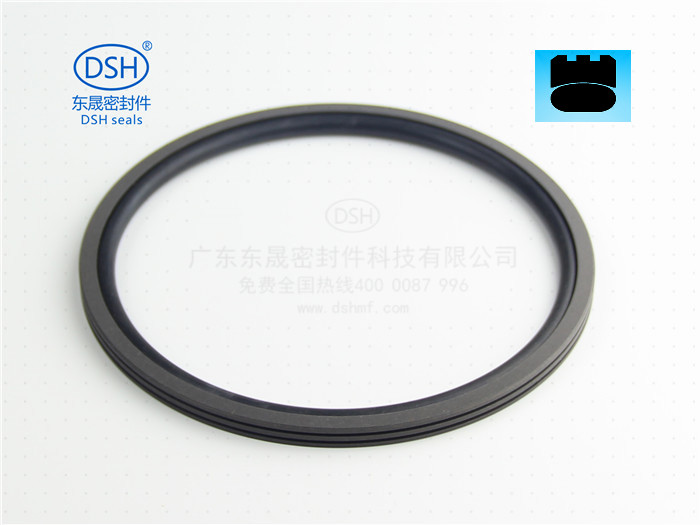

孔用旋轉密封圈是由一個填充聚四氟乙烯（PTFE）耐磨密封環及一個橡膠O型密封圈組合而成的，橡膠O型密封圈是提供徑向預緊力，可對耐磨密封環的磨損起到補償作用。具有雙向密封的效果，可以單向或者雙向承受壓力。適用于高壓、低速回轉的軸、桿、軸承、旋轉接接頭、軸座等的孔密封圈。
一、孔用旋轉密封圈DNS尺寸系列：
|
尺寸范圍 |
底徑 |
寬度 |
極限間隙S max |
圓角 |
倒角 |
O型密封圈載徑 |
|
|
孔徑D H9 |
d1h9 |
L+0.2 |
10MPa |
20MPa |
R1 |
C |
d2 |
|
8-39.9 |
D-4.9 |
2.20 |
0.15 |
0.10 |
0.40 |
2 |
1.78 |
|
40-79.9 |
D-7.5 |
3.20 |
0.20 |
0.15 |
0.60 |
2.5 |
2.62 |
|
80-132.9 |
D-11.0 |
4.20 |
0.25 |
0.20 |
1.00 |
3.5 |
3.53 |
|
133-329.9 |
D-15.5 |
6.30 |
0.30 |
0.25 |
1.30 |
5 |
5.33 |
|
330-669.9 |
D-21.0 |
8.10 |
0.30 |
0.25 |
1.80 |
6.5 |
7.00 |
|
670-999.9 |
D-28.0 |
9.50 |
0.45 |
0.30 |
2.50 |
7.5 |
8.40 |
二、孔用旋轉密封圈DNS溝槽表面質量加工：
|
光潔度 |
Rtmax(μm) |
Ra(μm) |
|
滑動表面 |
≤1.6 |
0.1-0.3 |
|
溝槽底面 |
≤6.3 |
≤1.6 |
|
溝槽側面 |
≤15 |
≤1.6 |
