您當前的位置：首頁 -> 產品中心

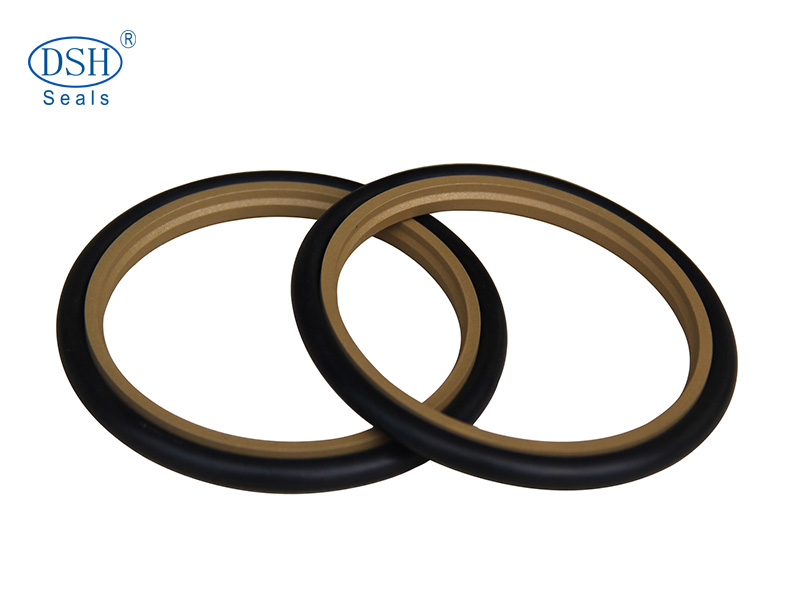

階梯組合密封圈 DSJ

代碼：DSJ
壓力≤(MPa)：60
速度≤(m/s)：15
溫度℃：-45/+200
材料：NBR/PTFE/FKM
介質：液壓油、阻燃液、水、氣
應用：液壓設備,標準油缸,機床,注射機,油壓機
訂購熱線：400-0087-996

產品詳情

-軸用密封圈

階梯組合封DSJ

-工程機械軸用密封件

階梯組合密封件

工作原理及基本知識

階梯組合密封件又稱為異形密封圈，他是由一個截面為階梯型的密封件和一個橡膠o型密封圈組合而成的廣州定制組合型密封圈的標準型號規格，主密封材料為丁腈橡膠及聚四氟乙烯等密封材料制成。

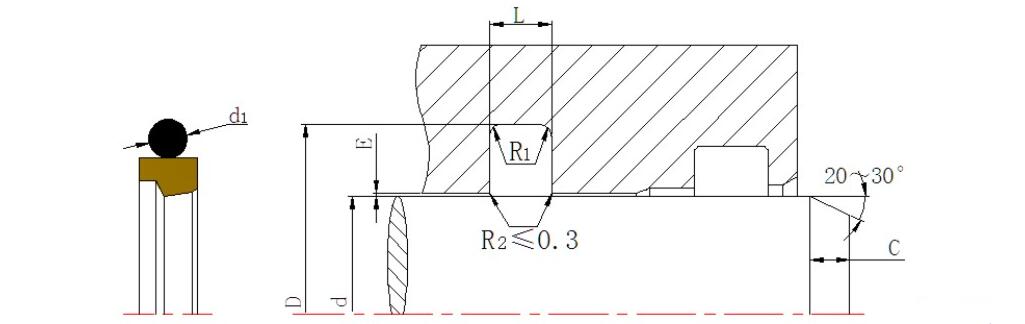

階梯組合密封件截面圖

技術參數> Technical Data

壓力>
Pressure[Mpa]

溫度>
Temperature(℃>)

速度
Sliding speed(m/s)

介質>
Medium

標準產品
tandard

-45/+200

液壓油、阻燃油、水、氣
Mineral oil based hydraulic fluids,barely

flammable hydraulic fluids,

water,air and others.

材料Material			設計標準或互換件 Standard or can fit the groove
	0圈 0-ring	滑環 Slide ring	ISO 7425/2
標準件Standard	NBR	PTFE-青銅 PTFE-Bronze	GB_T 15242.3
特殊Special (on request)	FKM	PTFE-碳纖維 PTFE-carbon	設計選用時可參考：派克密封件（Parker公司）OD系列、邁克密封件（Merkel公司）OMS-MR、特瑞堡密封圈（Trelleborg公司）RS1系列、阿斯頓密封件（AS公司）的XB系列標準。以上資料僅供參考。 RS13/RS11/RS15, GS55013/GS55011/GS55015

工作壓力Pressure	160bar	250bar	400bar
擠出間隙Max Gap E	E≤0.6mm	E≤0.4mm	E≤0.2mm

訂貨范例 Order Example for standard version:
軸徑 Diameter d=80mm
訂貨號 Order Code DSJ 80*95.1*6.3

Installation Dimension table based on Metric Size 公制溝槽尺寸
軸徑d h9	溝槽底徑D H9	槽寬L +0.2	0型圈線徑d1	C≥	R1≤
4-18	d+4.9	2.2	1.8	2	0.4
8-25	d+7.3	3.2	2.65	2	0.4
19-150	d+10.7	4.2	3.55	3	0.8
38-250	d+15.1	6.3	5.3	5	1.2
50-255	d+20.5	8.1	7	7.5	1.6
250-700	d+24	8.1	7	8	1.6
650-1500	d+27.3	9.5	8.6	8.5	2
1000-1500	d+38	13.8	12	8.5	2

如何貯存密封件?

密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。

一、避免高溫

密封件的存放室溫在30℃以下，避免密封件產生高溫老化；

二、避免空氣、塵埃密封件必須存放在密封包裝內，避免和空氣中的水分或塵埃接觸；

三、避免強光照射

密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

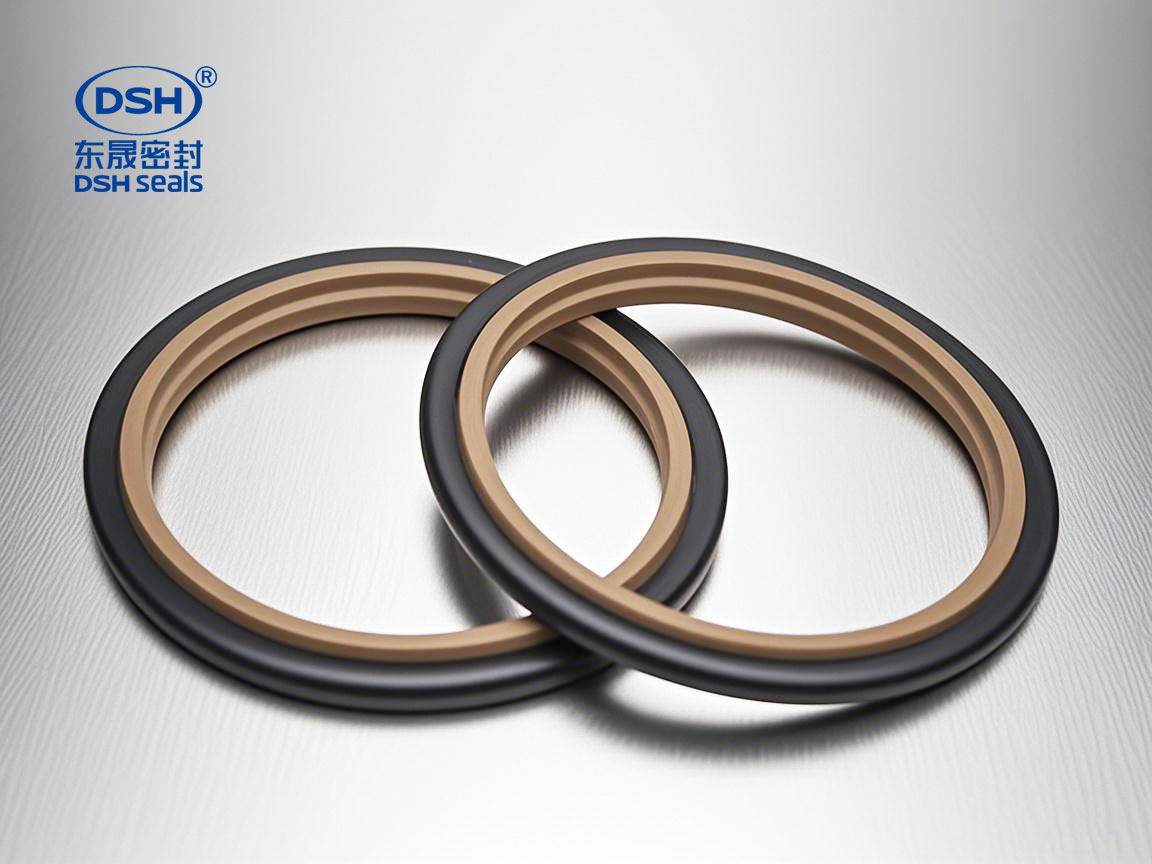

高壓高速液壓設備的階梯組合密封圈DSJ：集成化密封解決方案!

在各類液壓與傳動設備中，階梯組合密封圈DSJ（dshmfcom-dshmfqcom）代表著一種先進、高效的密封設計理念。這種密封元件并非單一部件，而是由兩個或兩個以上功能互補的元件精密組合而成，其截面呈現出獨特的階梯形狀。一個典型的階梯組合密封圈DSJ通常包含一個由低摩擦工程塑料制成的主密封滑環和一個提供彈力的橡膠O形圈。這種組合結構巧妙地協同工作，旨在滿足現代液壓系統對高壓力、高速度與長壽命的嚴苛要求，廣泛應用于標準油缸、機床、注射機和油壓機等關鍵設備。

一、NBR/FKM/PTFE材料組合的協同優勢

階梯組合密封圈DSJ的性能卓越性，核心在于其采用的NBR（丁腈橡膠）、FKM（氟橡膠）與PTFE（聚四氟乙烯）的材料組合策略。PTFE材料具有已知固體中極低的摩擦系數和近乎完美的化學惰性，這保證了階梯組合密封圈DSJ中的主滑環能夠?qū)崿F(xiàn)無爬行的平穩運動，并耐受幾乎所有的液壓油、阻燃液、溶劑及化學介質。而作為彈性元件的NBR或FKMO形圈，則持續為PTFE滑環提供均勻的徑向密封力，并補償其磨損。其中，NBR材料以其優異的耐油性和高性價比著稱，適用于-30℃至+120℃的溫度范圍；若工況涉及更高溫度或更強腐蝕性介質，則可選用耐高溫性能更好（可達-20℃至+200℃）的FKM材料。這種剛?cè)岵?jì)的材料組合，是階梯組合密封圈DSJ實現可靠密封的基石。

二、應對嚴苛工況的全面技術參數

為應對復雜的工業環境，階梯組合密封圈DSJ設定了明確且寬廣的性能邊界。在壓力方面，其設計可承受高達60MPa的系統壓力，展現出強大的抗擠出和抗高壓能力。溫度適應性覆蓋-45℃至+200℃的寬泛區間，使其能夠適應從低溫冷啟動到高溫連續運行的各種環境。更值得關注的是其動態性能，階梯組合密封圈DSJ允許的滑動速度可達15米/秒，這得益于PTFE材料固有的低摩擦特性，確保了在高速往復運動中仍能保持低磨損和低發熱。這些強大的技術參數共同定義了階梯組合密封圈DSJ的高性能應用場景。

三、廣泛的介質兼容性與應用適應性

階梯組合密封圈DSJ的介質兼容性極為廣泛，這主要?dú)w功于PTFE主密封環卓越的化學穩定性。其設計可適用于礦物油基液壓油、HFA/HFB型阻燃液、水、空氣以及其他多種常見工業介質。這種“全介質兼容”的特性，使得階梯組合密封圈DSJ在選型時具有極大的靈活性，能夠簡化設備在不同工藝環節中的密封件管理。無論是使用傳統液壓油的機床，還是必須使用水-乙二醇阻燃液的冶金設備，或是接觸壓縮空氣的裝置，階梯組合密封圈DSJ都能提供一致的密封可靠性。

四、在關鍵液壓設備中的核心價值

將階梯組合密封圈DSJ集成于液壓系統，直接提升了設備的整體性能與可靠性。在注塑機、油壓機等需要承受極高周期壓力的設備中，其60MPa的耐壓能力保障了鎖模和注射動作的穩定與精準。對于高速運轉的機床伺服油缸，階梯組合密封圈DSJ的15米/秒速度適應性以及低摩擦特性，有助于提高響應速度、減少能耗并延長維護周期。因此，階梯組合密封圈DSJ已成為提升現代液壓設備性能、保障其長期無故障運行的關鍵技術部件之一。

五、確保效能最大化的選型匹配要點

為特定設備成功選用階梯組合密封圈DSJ，必須進行嚴謹?shù)墓r匹配分析。首先要確認系統的最高工作壓力與沖擊壓力是否在60MPa的允許范圍內。其次，需精確評估密封部位的環境與介質溫度，確保其處于-45℃到+200℃的材料安全窗口內?；钊麠U或活塞的運動速度不應超過15米/秒的設計上限。此外，必須根據介質類型（如液壓油、阻燃液或水）和溫度，最終確定彈性體部分選用NBR還是性能更高的FKM材料。唯有全面考量并匹配這些關鍵工況參數，階梯組合密封圈DSJ才能發揮其設計的全部效能，為用戶創造最大價值。
