U型密封圈

工作原理及基本知識

材料Material

設計標準或互換件
Standard or can fit the groove

訂貨范例 Order Example for standard version:
軸徑 Diameter d=80mm
訂貨號 Order Code DSJ 80*95.1*6.3

一、避免高溫

     密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

工程機械液壓系統U型密封圈：應對高壓與高溫環境的往復運動解決方案！

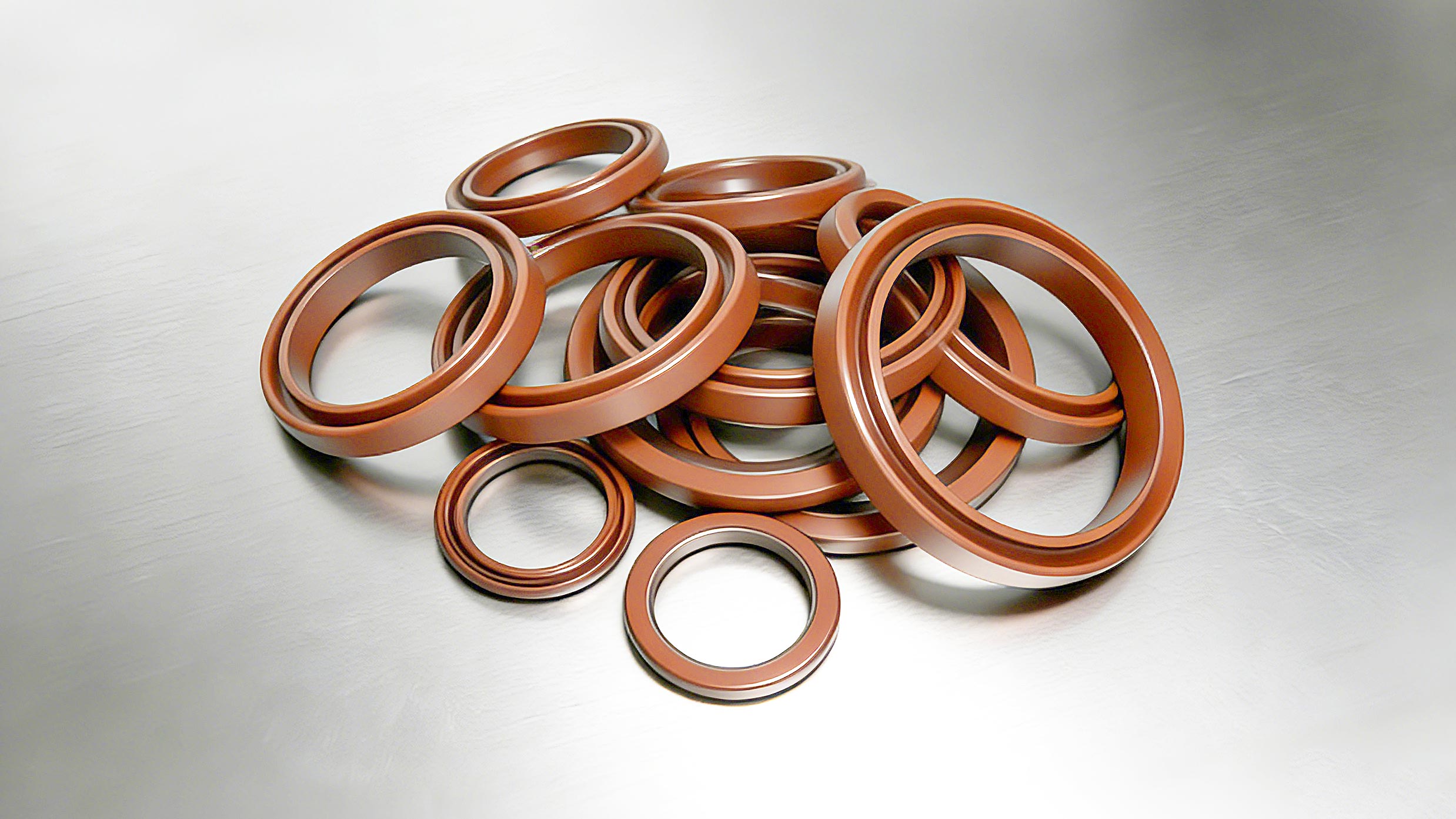

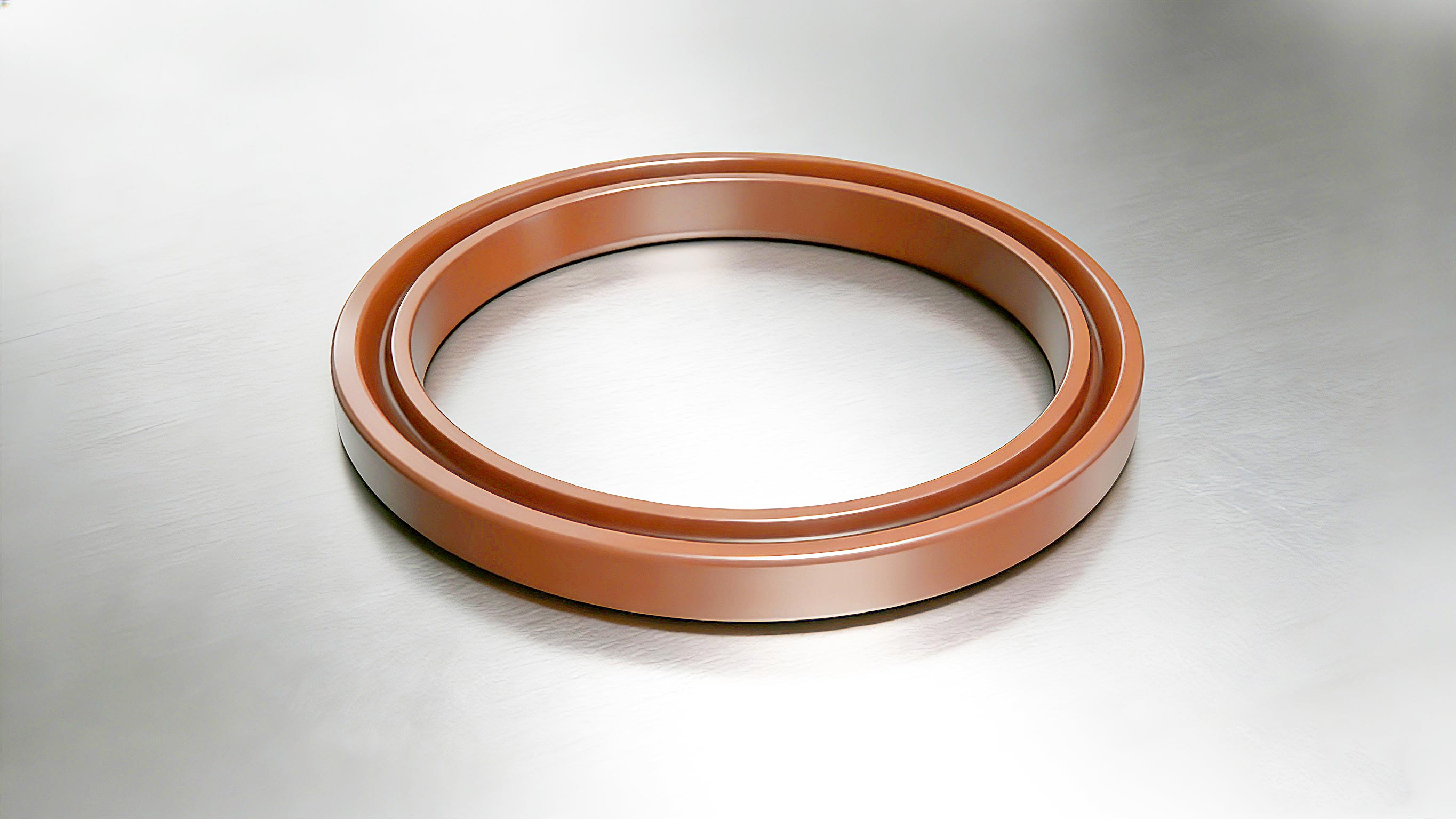

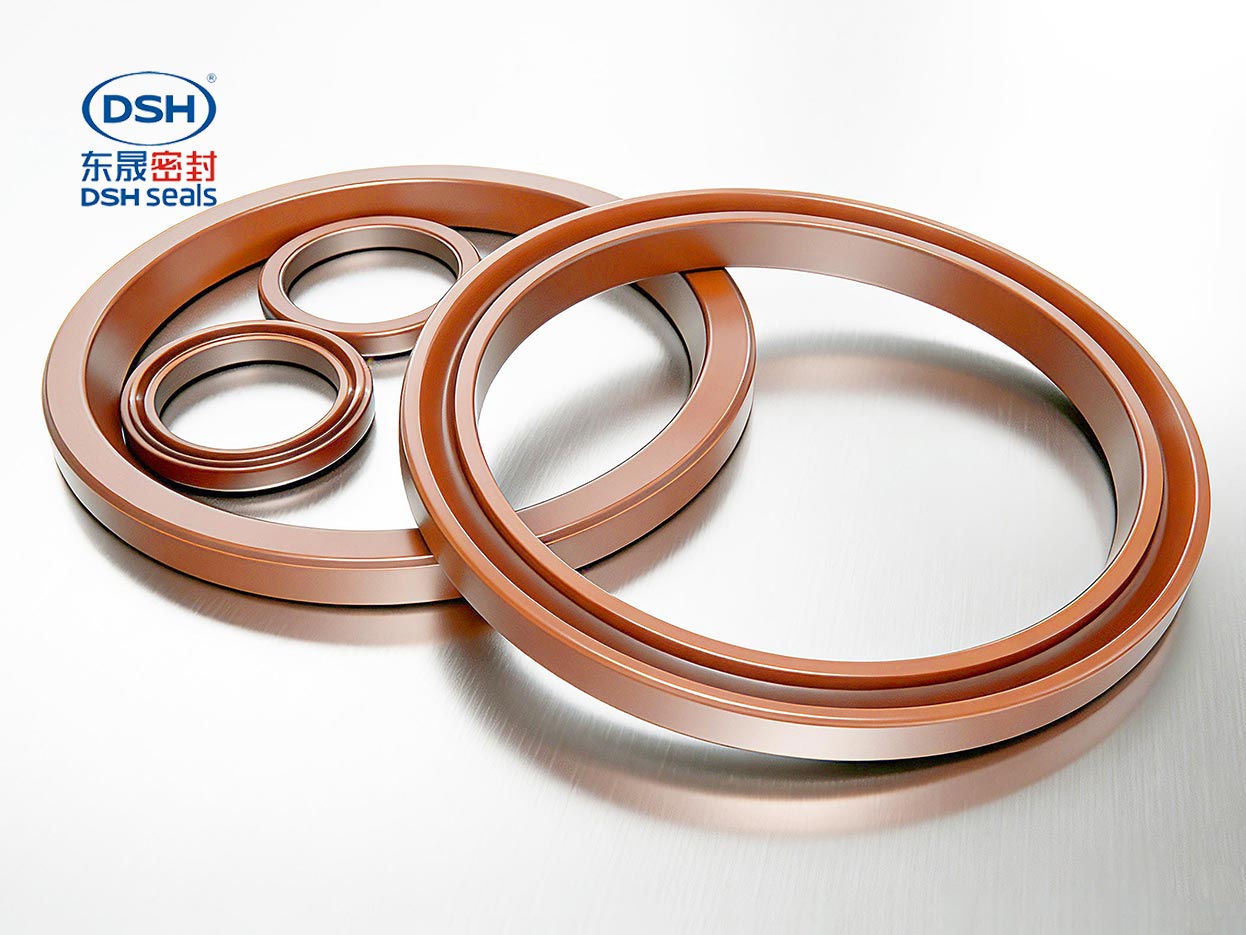

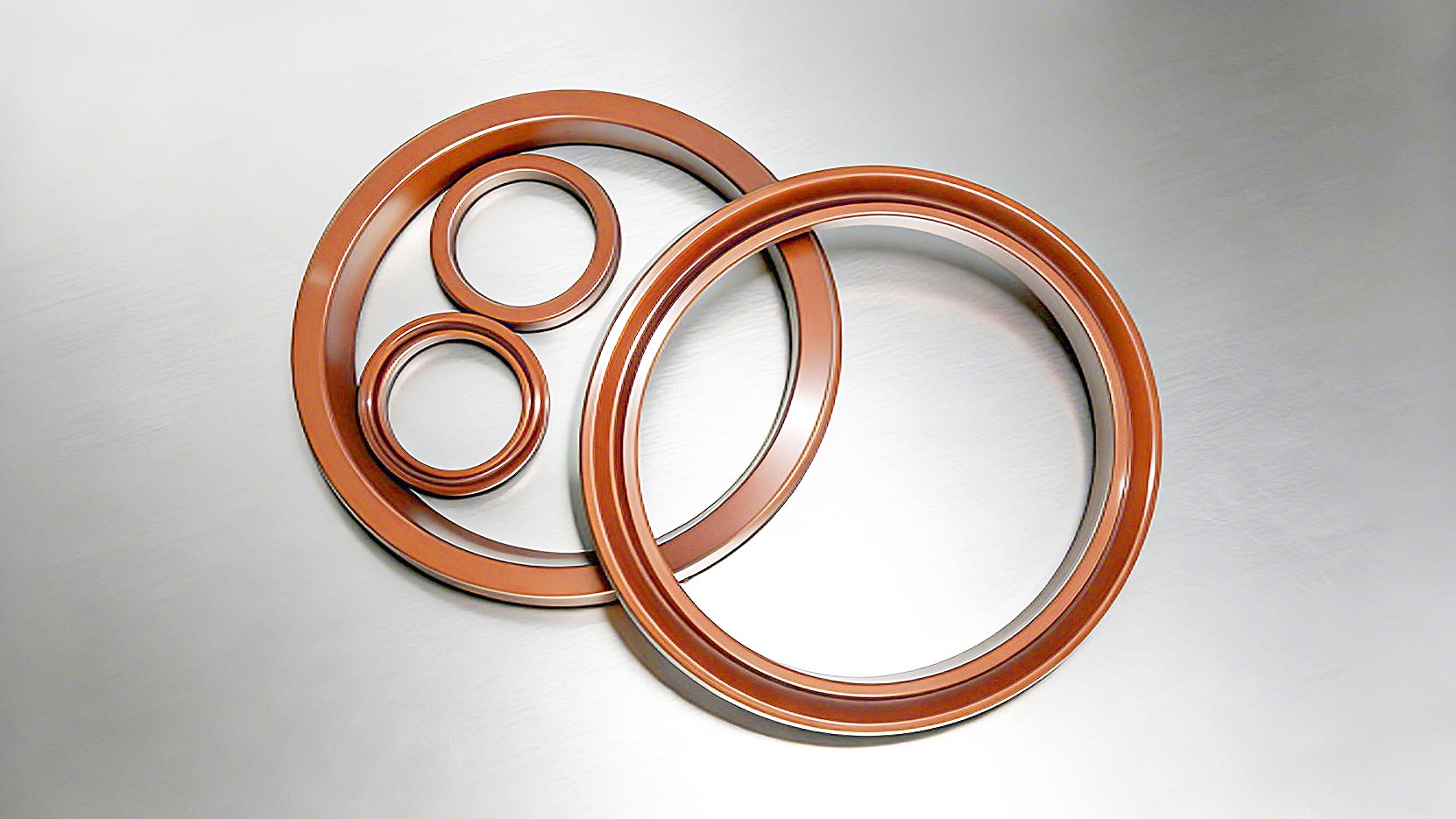

U型密封圈（dshmfcom-dshmfqcom）是一種典型的唇形密封件，因其橫截面形狀類似字母“U”而得名，主要用于液壓與氣壓傳動系統中的往復運動密封。這種設計賦予其良好的自密封效應，當系統壓力升高時，密封唇會被更緊密地壓向配合表面，從而提升密封能力。采用氟橡膠材料制造的U型密封圈，特別針對需要耐受高溫、抵抗臭氧侵蝕及要求良好耐候性的苛刻工況而設計，是許多高壓、高溫設備中不可或缺的關鍵部件。

一、材料特性與核心優勢

選用氟橡膠作為U型密封圈的制造材料，是應對嚴苛環境的關鍵決策。氟橡膠以其卓越的耐高溫性能著稱，這為U型密封圈在寬溫域下保持性能穩定奠定了基礎。同時，氟橡膠分子結構穩定，賦予U型密封圈出色的抗臭氧老化能力和優良的耐候性，即使長期暴露在戶外大氣或工業環境中，其物理性能也不易發生顯著衰退。此外，氟橡膠還具備較好的抗壓縮永久變形能力，這對于需要長期保持密封接觸壓力的U型密封圈而言至關重要，能有效防止因材料塑性變形導致的泄漏。

二、卓越的溫度與壓力耐受性能

在性能邊界上，這款氟橡膠U型密封圈定義了明確的工作窗口。其有效的工作溫度范圍覆蓋-20℃至+200℃。這一范圍意味著U型密封圈既能承受北方嚴寒氣候下的低溫，也能在設備持續運行產生的高溫或高溫工藝環境中可靠工作，材料不會脆化或過度軟化。在壓力方面，U型密封圈的設計使其能夠適應高達40 MPa的系統工作壓力。這種高壓耐受能力使其能夠廣泛應用于重型液壓機、工程機械油缸、高壓閥門等設備，確保在系統壓力波動時，其U型唇口結構能有效密封，防止介質泄漏。

三、介質兼容性與環境適應性

介質兼容性是U型密封圈選型成功的核心。標稱“耐高溫”的特性，意味著該U型密封圈尤其適用于高溫工況下的各類介質，例如高溫?zé)嵊汀崴羝⒛承┖铣蓾櫥偷取７鹉z材料本身對多種化學品、油類和溶劑具有良好的抵抗性，這進一步拓寬了U型密封圈的適用介質范圍。結合其耐高溫、抗臭氧與耐候性，該U型密封圈尤其適合在兼具高溫與戶外惡劣氣候條件的復雜環境中長期服役。

四、主要應用場景分析

基于其耐高壓、耐高溫及耐候的特性，氟橡膠U型密封圈在多個工業領域找到用武之地。在工程機械領域，它被用于挖掘機、起重機液壓缸的活塞或活塞桿密封，應對野外作業的溫差、日曬和高壓沖擊。在化工設備中，用于高溫流體管道閥門或反應釜執行機構的往復桿密封。此外，在汽車制造業的某些測試設備、乃至航空航天領域的部分地面輔助設備中，也能見到其身影。在這些場景中，U型密封圈的失效可能直接導致設備停機、效率下降或環境污染，凸顯其作為關鍵功能部件的價值。

五、選型與工況匹配要點

為確保密封效果與使用壽命，為特定應用選擇U型密封圈時必須進行嚴謹?shù)墓r匹配。首要任務是核實系統最大工作壓力是否在40 MPa的限值內，并考慮壓力沖擊因素。其次，工作溫度（包括環境溫度和介質溫度）必須全程處于-20℃ 到 +200℃ 的許可區間。必須明確所接觸的介質類型與溫度，確認其與氟橡膠材料的相容性。最后，還需考慮往復運動的速度、頻率以及安裝溝槽的設計尺寸。忽視任何一項關鍵參數，都可能導致U型密封圈性能達不到預期或過早失效。

東晟密封件（dshmf.com-dshmfqcom）創立于1992年，32年來專注密封技術創新，組建10+余人博士團隊，打造行業先行檢測中心，配備數十臺高速高效的生產設備。公司通過ISO9001、IATF等認證，擁有10+余項國家專俐，研發235種+材料配方、1725種+選型方案，庫存產品超100萬+件、10萬+型號規格。作為中國密封行業先行企業，東晟為多家倁名企業提供密封系統解決方案，以"東晟智造，密封可靠"為理念，持續攻克技術難題，助力中國工業發展。

一、產品基礎標準

GB/T 10708.1—2000

《#往復運動橡膠密封圈結構尺寸系列第1部分：單向密封橡膠密封圈》

規定了往復運動用單向密封圈（U型圈是常見類型）及其相關部件的結構形式、尺寸和公差。

高度相關。為您文章中U型密封圈作為“往復運動密封件”的定義、分類和基礎規范性提供了最直接的國家標準依據。

二、材料與性能標準

化工行業標準《HG/T 2021 氟橡膠》及相關檢測標準（如GB/T 3512、ASTM D395等）

規定了氟橡膠（FKM）材料的各項性能指標及測試方法，如耐高溫、壓縮永久變形、耐介質等。

高度相關。為文章中氟橡膠材料的耐高溫（-20℃~+200℃）、抗臭氧、耐候性及抗壓縮永久變形等核心優勢提供了行業材料標準及測試方法支撐。

三、壓力參數參考

華爾卡（VALQUA）技術資料《#液空壓機器用密封圈的選用標準》

提供U形密封圈的壓力選用指南，指出氟橡膠通用型（UH系列）壓力可達20.6 MPa，使用擋圈時可達44.1 MPa；高壓型（UN/ML系列）使用擋圈時壓力可達68.6 MPa。

高度相關。為文章中“適應高達40 MPa的系統工作壓力”這一關鍵參數提供了權威的行業實踐數據參考，并印證了通過使用擋圈（文中未提）可實現更高壓力密封的觀點。

四、高溫性能檢測

氟膠密封件高溫密封性檢測相關標準（如ISO、ASTM等）

涵蓋熱空氣老化、高溫壓縮永久變形、高溫密封性等數十項針對氟膠密封件在高溫環境下性能的檢測項目與方法。

高度相關。為文章中強調的“耐高溫”特性以及U型密封圈在高溫環境下的可靠性和壽命評估，提供了系統化的檢測標準依據。

五、產品設計參考

GB/T 36520.1-2018

《液壓傳動 聚氨酯密封件尺寸系列 第1部分：活塞往復運動密封圈的尺寸和公差》

雖主要針對聚氨酯，但作為活塞往復運動密封圈的尺寸公差標準，對理解U型密封圈作為此類標準件的精度要求有參考價值。 相關。從側面支撐了U型密封圈作為工業標準件，其制造需遵循嚴格的尺寸公差以保證互換性和密封效果。

六、工作原理參考

行業技術文獻（如《[科普中國]-星型密封圈》）

闡釋了唇形密封件（包括U型圈）的自密封原理：壓力升高，唇口變形增大，密封力自動增強。

相關。從技術原理角度支撐了文章第一段關于U型密封圈“良好的自密封效應”的描述。
